Projekt żłobiarki/rowkarki - do oceny

Witam,

Jako że siedzę chory w domu i już mnie szlag trafia powoli, stwierdziłem że zaprojektuje sobie rowkarkę.

Docelowo ma mieć napęd elektryczny pod nożny pedał - nie rysowałem bo to wersja rozwojowa. Przy górnym wałku tam gdzie rolki będzie śruba dociskająca rolki.

Konstrukcja główna z profili 60x30x3, wzmocnienie blacha 10mm, stojak docelowo może się zmienić bo nie wiem czy zrobić wersję przykręcaną do podłoża czy jeżdżącą na kółkach. Wysokość robocza około 1.1-1.2m.

Zasięg roboczy 1m

Co byście zmienili i czy waszym zdaniem konstrukcja jest ok?

Zdjęcie nie zachowało się

Zdjęcie nie zachowało się

Zdjęcie nie zachowało się

Zdjęcie nie zachowało się

Generalnie mam zamiar doposażyć warsztat o żłobiarkę, giętarkę koło angielskie etc żeby móc spokojnie obrabiać blachę. A nie upadłem na głowę że dać za takie urządzenie 10k zł. Oczywiście kolejne urządzenia będą powstawać w odstępach czasu.

No to Cię zmartwię, W firmie gdzie pracuje mamy kolo angielskie, spęczarke, żlobiarke też mamy. I co do koła angeilskiego to radzilbym Ci zakupic kola same i rolki bo sam nie da rady zrobic a jak komus zlecisz to obawiam sie koszta beda takie ze kupisz taki zestaw bez problemu, tylk rame zrobic i juz. Co do złobiarki pomysł dobry tle ze musisz zwrocic uwage ze ona nie moze byc zbyt długa i jak bedziesz dawl naped elektryczny to tylko przez przkładnie ślimakową wg mnie odpowiednia sila . A patrzyłeś na allegro jak takie żlobiarki wygladaja? ja osobiscie nie widzialem tam o takiej konstruckji jak Twoja. Te co widziałem i tą co mamy są bardziej zwarte i bardzo solidne.

Co do koła angielskiego masz rację, planuję zakupić komplet gotowych rolek

Napęd elektryczny do żłobiarki mam już upatrzony. Mały silniczek elektryczny i przekładnia kątowa - prawie 400:1. Dosłownie 2-3 obroty na minutę.

Patrzyłem na konstrukcje z allegro i jeśli blacha 16mm z której wycięta jest rama główna ma być sztywniejsza niż profil 60x30x3mm to nie mam pytań

Zdjęcie nie zachowało się

Nie znalazłem natomiast rowkarki o zasięgu większym jak 60 cm.

W pracy mamy coś w takim stylu.
http://allegro.pl/rowkarka-zlobiarka-zykowka-reczna-i2933654358.html

I mamy jeszcze coś takiego. Rewelacyjne narzędzie i przy pracach nad "starymi" samochodami wręcz niezastąpione

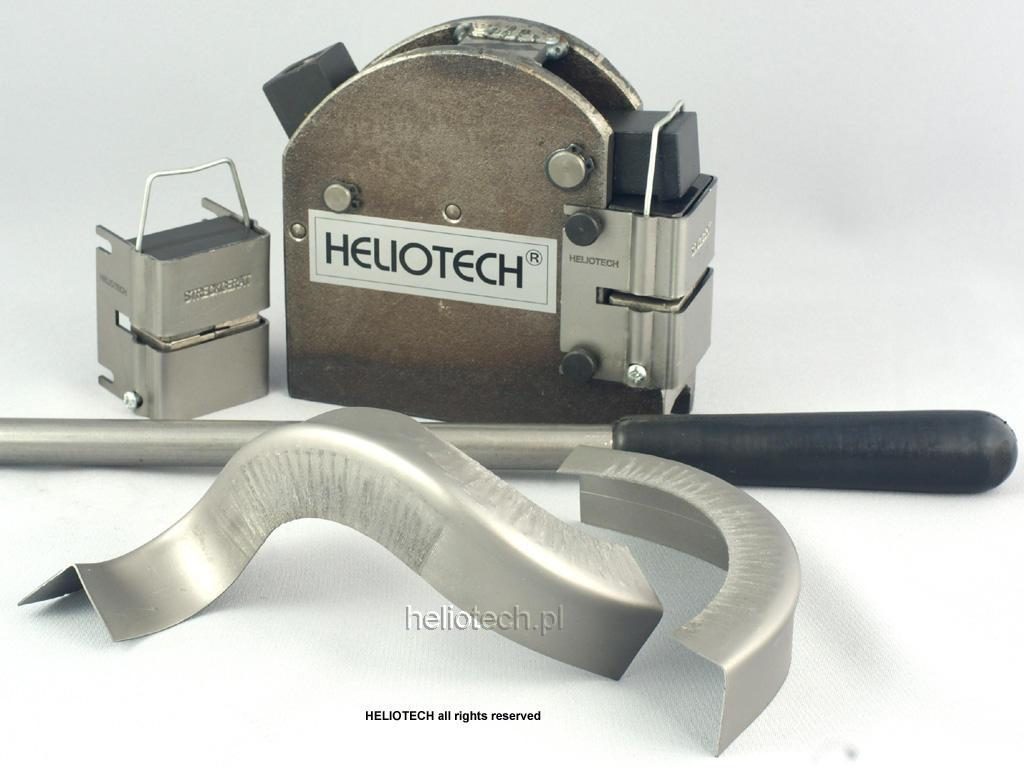

http://allegro.pl/speczarka-heliotech-i2939153202.html

Spęczarki nie zrobię, ale widziałem że heliotech oferuje wersje low-cost za coś koło 600zł i mam zamiar ją zakupić, bo to dobra cena za taki sprzęt a błyszcząca farba jest mi nie potrzebna. To ma działać a nie się błyszczeć.

no tak i powiem Ci ze ich sprzet jest ok a ta speczarka za 600 zl to z dwoma parami szczek ściskające i rozciągające? W spenczarce cala tajemnica to te szczęki własnie

Wygląda na to że tak

Wygląda troche jak zrobione z odpadów produkcyjnych, ale zapewne będzie działać bardzo dobrze a to najważniejsze a naprawdę na tym można "fajne" rzeczy robic

Estetykę stawiam dalej niż funkcjonalność w końcu jest to narzędzie pracy, a nie figurka czy obraz do Luwru

No tak i to prawidłowe podejście. Ma działać. I tu mi się przypomina pewna scena z Akademii Policyjnej...

W żłobiarce "żasięg" 50 cm w zupełności wystarcza . Pół metra z jednej pół metra z drugiej i możesz obrabiać element metrowy .
Przy większym "zasiegu " ważna jest sztywność w płaszczyźnie pionowej i poziomej.
Bardziej przydatna była by możliwość obrabiania elementów przestrzennych a nie tylko płaskiej blachy. Można to uzyskać przez komplikację napędu lub rozstawienie osi i szastosowanie odpowiednio dużych kół zębatych i rolek profilowych.

@vwandal

Do tego zdaje się służy koło angielskie?

To co mówisz skrócić zasięg "ramion", że taki zasięg niepotrzebny i zasięg 50-60cm wystarczy?

Tak ,50 -60 cm w zupełności wystarczy w 99% ale możesz zrobić dłuższe np 70 -80 cm. Kolega ma starą NRD owską żłobiarkę z napędem. Średnica kamieni to ok 20 cm i prześwit pomiędzy wałkami na tyle duzy że mógłbyś wsadzić błotnik od garba i żłobkować.
Na kole angielskim też możesz żłobkować tyle że ciężej bo bez napędu.
Dobre rolki do kół angielskich robili ci co robią spęczarko rozciągarki.
